Zbiorniki ciśnieniowe – budowa i ich zastosowanie

26
mar

Zbiorniki ciśnieniowe stanowią niezbędny element wyposażenia przemysłowego, znajdując szerokie zastosowanie w branżach związanych z magazynowaniem i przetwarzaniem gazów oraz płynów. Dzięki swojej specyficznej konstrukcji pozwalają bezpiecznie przechowywać substancje pod wysokim ciśnieniem, będąc istotnym ogniwem wielu procesów technologicznych. Ich obecność zapewnia efektywność, bezpieczeństwo oraz stabilność działania instalacji przemysłowych w różnych branżach – od przemysłu chemicznego po energetykę.

Czym są zbiorniki ciśnieniowe?

Zbiorniki ciśnieniowe to specjalistyczne pojemniki zaprojektowane do przechowywania gazów lub cieczy pod ciśnieniem znacząco różniącym się od ciśnienia atmosferycznego. Ich konstrukcja musi spełniać rygorystyczne normy bezpieczeństwa, ponieważ awaria takiego zbiornika może prowadzić do poważnych wypadków.

  • Najczęściej spotykane są zbiorniki stalowe, ale w niektórych zastosowaniach wykorzystuje się również zbiorniki z aluminium lub materiałów kompozytowych.
  • Kształty mogą być cylindryczne, sferyczne lub bardziej złożone, a rozmiary wahają się od małych, przenośnych butli po ogromne instalacje przemysłowe.

Niezależnie od wielkości czy kształtu, wszystkie zbiorniki ciśnieniowe mają jeden wspólny cel: bezpieczne przechowywanie zawartości pod wysokim ciśnieniem, co wymaga szczególnej uwagi w zakresie projektowania, produkcji i eksploatacji.

Podstawowa budowa zbiorników ciśnieniowych

Zbiorniki ciśnieniowe, choć mogą różnić się kształtem i przeznaczeniem, mają pewne wspólne elementy konstrukcyjne. Podstawowymi elementami każdego zbiornika ciśnieniowego są korpus, pokrywa oraz uszczelnienia, które zapewniają szczelność całej konstrukcji.

Korpus zbiornika

Korpus to główna część zbiornika, która bezpośrednio wytrzymuje ciśnienie wewnętrzne. W zależności od wymagań technologicznych, korpus może mieć kształt cylindra, stożka lub sfery. Cylindryczne zbiorniki są najczęściej spotykane ze względu na łatwość produkcji i niższe koszty, podczas gdy zbiorniki sferyczne oferują najlepszą dystrybucję naprężeń.

Grubość ścianki korpusu jest kluczowym parametrem, który zależy od ciśnienia roboczego, temperatury pracy, materiału konstrukcyjnego oraz wymaganego współczynnika bezpieczeństwa. Zbyt cienka ścianka może nie wytrzymać ciśnienia wewnętrznego, podczas gdy zbyt gruba niepotrzebnie zwiększa wagę i koszt zbiornika.

Pokrywy i dna zbiorników

Pokrywy zamykają korpus zbiornika i również muszą wytrzymać ciśnienie wewnętrzne. W zależności od typu zbiornika, pokrywy mogą mieć różne kształty:

  • Pokrywy płaskie – najprostsze w produkcji, ale oferujące najmniejszą wytrzymałość na ciśnienie
  • Pokrywy półkuliste – zapewniające najlepszą dystrybucję naprężeń, ale trudniejsze i droższe w produkcji
  • Pokrywy elipsoidalne – kompromis między wytrzymałością a kosztem produkcji
  • Pokrywy torisferyczne – popularne w przemyśle ze względu na dobry stosunek wytrzymałości do kosztu

Wybór odpowiedniego typu pokrywy zależy od ciśnienia roboczego, kosztów produkcji oraz dostępnej przestrzeni.

Uszczelnienia i połączenia

Uszczelnienia zapewniają szczelność połączenia między korpusem a pokrywą, co jest kluczowe dla bezpiecznej pracy zbiornika ciśnieniowego. Mogą one być wykonane z różnych materiałów, takich jak guma, teflon czy metal, w zależności od temperatury pracy, ciśnienia oraz kompatybilności chemicznej z przechowywaną substancją.

Połączenia między elementami zbiornika mogą być realizowane poprzez spawanie, śruby lub inne metody, w zależności od wymagań konstrukcyjnych i przepisów bezpieczeństwa.

Materiały stosowane w konstrukcji zbiorników ciśnieniowych

Wybór odpowiedniego materiału jest kluczowy dla zapewnienia bezpieczeństwa i trwałości zbiornika ciśnieniowego. Materiały stosowane do produkcji zbiorników ciśnieniowych muszą spełniać wysokie wymagania wytrzymałościowe, odporności na korozję oraz działanie wysokich temperatur.

Stale węglowe i niskostopowe

Stale węglowe są najczęściej stosowanym materiałem do produkcji zbiorników ciśnieniowych ze względu na dostępność, łatwość obróbki i relatywnie niski koszt. Są one odpowiednie do większości standardowych zastosowań, gdzie nie występują ekstremalne temperatury czy agresywne środowiska chemiczne.

Stale niskostopowe, zawierające niewielkie ilości pierwiastków stopowych takich jak chrom, nikiel czy molibden, oferują lepszą wytrzymałość i odporność na korozję niż stale węglowe, zachowując przy tym umiarkowany koszt.

Stale nierdzewne

Stale nierdzewne są szeroko stosowane w zbiornikach ciśnieniowych pracujących w agresywnych środowiskach chemicznych lub wymagających wysokiej czystości przechowywanego medium. Ich wysoka odporność na korozję wynika z zawartości chromu, który tworzy na powierzchni stali ochronną warstwę tlenku.

Różne gatunki stali nierdzewnej oferują różne właściwości – na przykład stal austenityczna (304, 316) jest odporna na korozję, ale ma ograniczoną wytrzymałość na wysokie temperatury, podczas gdy stal ferrytyczna jest bardziej odporna na korozję naprężeniową.

Stopy niklu i inne materiały zaawansowane

Stopy niklu, takie jak Inconel czy Monel, są stosowane w zbiornikach ciśnieniowych pracujących w ekstremalnie wysokich temperaturach lub agresywnych środowiskach chemicznych. Oferują one wyjątkową odporność na korozję i utlenianie, ale są znacznie droższe niż stale.

W niektórych specjalistycznych zastosowaniach wykorzystuje się również inne materiały, takie jak tytan (dla wyjątkowej odporności na korozję przy niskiej wadze) czy materiały kompozytowe (dla wysokiej wytrzymałości przy niskiej wadze).

Powłoki ochronne

Aby zwiększyć odporność zbiorników na korozję i inne czynniki degradujące, często stosuje się różne powłoki ochronne. Cynkowanie jest popularną metodą zwiększania odporności na wilgoć, podczas gdy wyłożenia z materiałów takich jak guma czy teflon chronią przed agresywnymi chemikaliami.

Wybór odpowiedniego materiału i ewentualnych powłok ochronnych jest kluczowy dla zapewnienia długiej i bezpiecznej eksploatacji zbiornika ciśnieniowego.

Typy zbiorników ciśnieniowych według kształtu

Kształt zbiornika ciśnieniowego ma ogromny wpływ na jego wytrzymałość, koszt produkcji oraz efektywność wykorzystania przestrzeni. Dwa podstawowe typy to zbiorniki sferyczne i cylindryczne, ale istnieją również inne, bardziej specjalistyczne kształty.

Zbiorniki sferyczne

Zbiorniki sferyczne są idealnym rozwiązaniem do przechowywania płynów pod bardzo wysokim ciśnieniem. Ich główną zaletą jest równomierne rozłożenie naprężeń na całej powierzchni, co eliminuje słabe punkty konstrukcji. Dodatkowo, sfera ma najmniejszy stosunek powierzchni do objętości, co minimalizuje ilość materiału potrzebnego do budowy zbiornika o określonej pojemności.

Jednak produkcja zbiorników sferycznych jest skomplikowana i kosztowna, co ogranicza ich zastosowanie do sytuacji, gdzie ich unikalne właściwości są niezbędne.

Zbiorniki cylindryczne

Zbiorniki cylindryczne są najpopularniejszym typem zbiorników ciśnieniowych ze względu na łatwość produkcji i niższe koszty w porównaniu do zbiorników sferycznych. Typowy zbiornik cylindryczny składa się z cylindrycznego korpusu oraz dwóch den, które mogą mieć różne kształty – od płaskich, przez elipsoidalne, po półkuliste.

Choć zbiorniki cylindryczne nie oferują tak równomiernego rozkładu naprężeń jak sferyczne, to przy odpowiednim zaprojektowaniu mogą bezpiecznie pracować pod wysokim ciśnieniem.

Zbiorniki o specjalnych kształtach

W niektórych zastosowaniach wykorzystuje się zbiorniki o bardziej złożonych kształtach, takich jak stożkowe czy kombinowane. Są one projektowane do specyficznych procesów technologicznych, gdzie standardowe kształty nie byłyby optymalne.

Na przykład, w przemyśle chemicznym często stosuje się reaktory z częścią stożkową, która ułatwia mieszanie zawartości i odprowadzanie produktów reakcji.

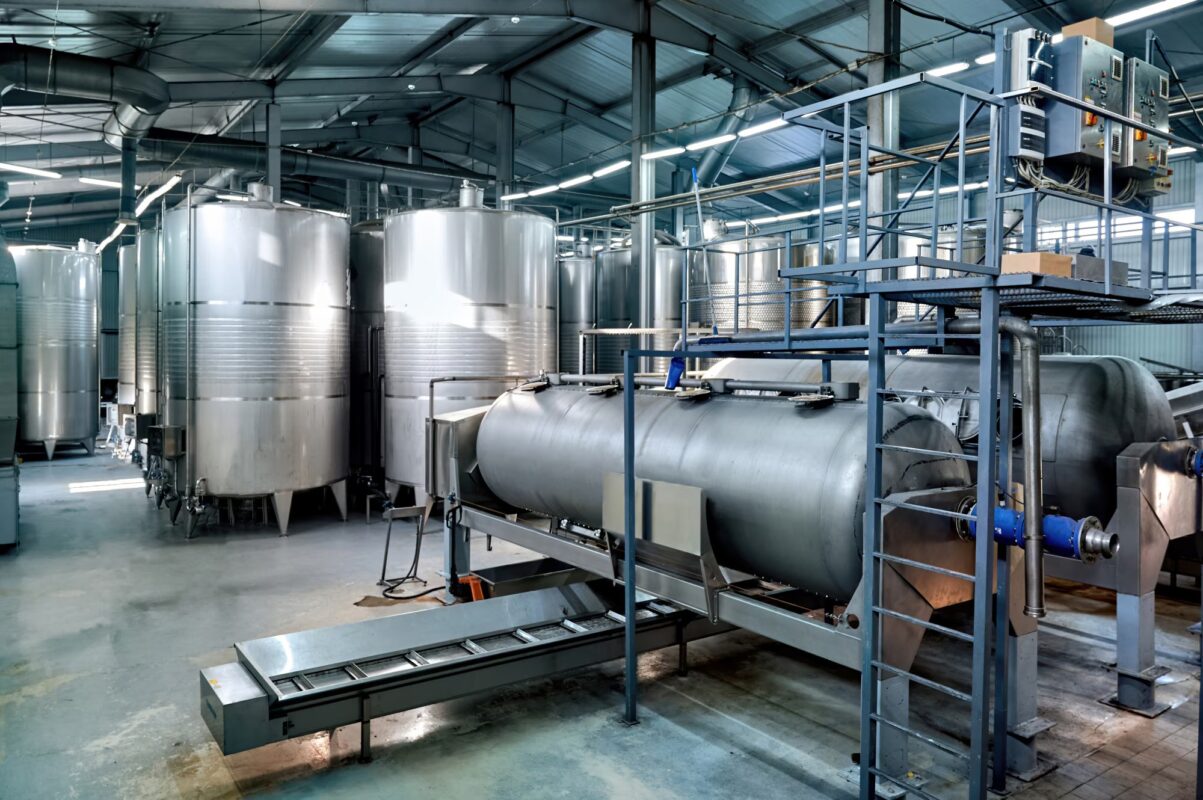

Typy zbiorników ciśnieniowych według orientacji

Orientacja zbiornika ciśnieniowego – pionowa lub pozioma – ma istotny wpływ na jego funkcjonalność i efektywność w konkretnych zastosowaniach.

Zbiorniki pionowe

Zbiorniki pionowe są preferowane, gdy dostępna przestrzeń podłogowa jest ograniczona lub gdy zbiornik ma małą objętość. Są one również idealne do efektywnego mieszania płynów w zbiornikach mieszalnikowych oraz gdy stosunek gazu do cieczy jest wysoki.

W przypadku separacji ciecz-ciecz, orientacja pionowa ułatwia usuwanie poszczególnych komponentów. Zbiorniki pionowe często wymagają solidnych fundamentów i konstrukcji wsporczych, szczególnie w przypadku dużych jednostek.

Zbiorniki poziome

Zbiorniki poziome są często stosowane w wymiennikach ciepła, gdzie ułatwiają czyszczenie, oraz w zbiornikach osadczych i bębnach rozprężnych, gdzie minimalizują unoszenie się cząstek. Orientacja pozioma zapewnia większą stabilność i wymaga mniej rozbudowanej konstrukcji wsporczej niż w przypadku zbiorników pionowych o podobnej pojemności.

Wybór między orientacją pionową a poziomą zależy od wielu czynników, w tym dostępnej przestrzeni, specyfiki procesu technologicznego, łatwości konserwacji oraz kosztów instalacji.

Elementy wyposażenia zbiorników ciśnieniowych

Odpowiednie wyposażenie jest niezbędne do bezpiecznej i efektywnej pracy zbiornika ciśnieniowego.

Zawory bezpieczeństwa i redukcyjne

  • Zawory bezpieczeństwa otwierają się automatycznie, gdy ciśnienie przekroczy poziom ustawiony przez projekt.
  • Zawory redukcyjne służą do kontrolowanego obniżania ciśnienia w zbiorniku, np. przed konserwacją.

Manometry i czujniki ciśnienia

  • Pozwalają na bieżące monitorowanie ciśnienia wewnątrz zbiornika.
  • Dokładny pomiar ciśnienia jest kluczowy dla bezpiecznej eksploatacji i kontroli procesów technologicznych.
  • Często integrowane z systemami automatyki przemysłowej, umożliwiając zdalne sterowanie.

Króćce przyłączeniowe i włazy

  • Króćce umożliwiają podłączenie zbiornika do instalacji technologicznej, załadunek i rozładunek mediów, a także montaż przyrządów pomiarowych.
  • Włazy (manway) zapewniają dostęp do wnętrza w celach inspekcyjnych i konserwacyjnych, jednocześnie muszą być szczelne w trakcie normalnej pracy.

Systemy grzewcze i chłodzące

  • Płaszcze grzewcze/chłodzące, wężownice czy zewnętrzne wymienniki ciepła pozwalają na utrzymanie określonej temperatury zawartości.
  • Konieczne w procesach chemicznych lub przy mediach zmieniających stan skupienia w zależności od temperatury.

Projektowanie zbiorników ciśnieniowych

Projektowanie zbiorników ciśnieniowych to złożony proces, który musi uwzględniać wiele czynników, aby zapewnić bezpieczeństwo i efektywność końcowego produktu.

Ciśnienie projektowe i temperatura

Ciśnienie projektowe to wartość używana do obliczenia specyfikacji zbiornika i jest zawsze wyższe niż maksymalne ciśnienie robocze. Wynika ono z maksymalnego ciśnienia operacyjnego oraz przewidywanych skoków ciśnienia podczas rozruchu, awaryjnych wyłączeń czy nieprawidłowości procesowych.

Podobnie, temperatura projektowa musi uwzględniać nie tylko normalne warunki pracy, ale również potencjalne odchylenia. Zarówno zbyt wysoka, jak i zbyt niska temperatura może negatywnie wpłynąć na właściwości mechaniczne materiału konstrukcyjnego.

Maksymalne dopuszczalne ciśnienie robocze (MAWP)

MAWP (Maximum Allowable Working Pressure) to maksymalne ciśnienie, przy którym zbiornik może bezpiecznie pracować w swojej temperaturze projektowej. Jest to wartość określona przez ASME i używana przez przemysł do ustanowienia protokołów bezpieczeństwa i zapobiegania eksplozjom.

MAWP jest określane na podstawie najsłabszego punktu zbiornika i stanowi kluczowy parametr bezpieczeństwa.

Obliczenia wytrzymałościowe

Projektowanie zbiornika ciśnieniowego wymaga szczegółowych obliczeń wytrzymałościowych, które określają minimalną wymaganą grubość ścianki, wytrzymałość połączeń spawanych, stabilność konstrukcji i inne parametry.

Nowoczesne metody projektowania często wykorzystują analizę metodą elementów skończonych (FEA), która pozwala na dokładne modelowanie zachowania zbiornika pod wpływem różnych obciążeń i warunków pracy.

Normy i kodeksy projektowe

Projektowanie zbiorników ciśnieniowych musi być zgodne z odpowiednimi normami i kodeksami, takimi jak ASME Boiler and Pressure Vessel Code (BPVC) w Stanach Zjednoczonych czy Dyrektywa Urządzeń Ciśnieniowych w Europie.

ASME BPVC Sekcja VIII obejmuje zbiorniki ciśnieniowe i dzieli się na trzy działy:

  • Dział I – obejmuje wszystkie zbiorniki ciśnieniowe zaprojektowane do pracy pod ciśnieniem wewnętrznym lub zewnętrznym przekraczającym 15 psig
  • Dział II – dotyczy zbiorników ciśnieniowych przeznaczonych do pracy pod ciśnieniem wewnętrznym lub zewnętrznym do 10 000 psi
  • Dział III – określa wymagane i niedozwolone zbiorniki ciśnieniowe do użytku powyżej 10 000 psi

Przestrzeganie tych norm jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa.

Zastosowanie zbiorników ciśnieniowych w różnych branżach

Zbiorniki ciśnieniowe to specjalistyczne pojemniki zaprojektowane do przechowywania gazów lub cieczy pod ciśnieniem znacząco wyższym niż atmosferyczne. Znajdują one szerokie zastosowanie w wielu gałęziach przemysłu i sektorach gospodarki.

Przemysł naftowy i gazowniczy

Przemysł naftowy i gazowniczy intensywnie wykorzystuje zbiorniki ciśnieniowe do:

  • Przechowywania, transportu i przetwarzania płynów oraz gazów pod wysokim ciśnieniem i temperaturą
  • Magazynowania ropy naftowej, produktów rafinacji i cieczy
  • Separacji ropy, gazu i wody podczas procesu wydobycia
  • Przechowywania produktów rafinacji ropy naftowej, takich jak LPG

Przemysł chemiczny

W przemyśle chemicznym zbiorniki ciśnieniowe są niezbędne do:

  • Obsługi niebezpiecznych i korozyjnych materiałów w procesach wysokociśnieniowych i wysokotemperaturowych
  • Inicjowania i kontrolowania reakcji chemicznych (polimeryzacja, uwodornienie, utlenianie)
  • Przechowywania gazów przemysłowych jak amoniak, chlor czy propan
  • Łączenia produktów w celu tworzenia nowych lub dzielenia produktu na kilka składników
  • Minimalizowania ryzyka niepożądanych reakcji chemicznych

Przemysł energetyczny

Sektor energetyczny wykorzystuje zbiorniki ciśnieniowe do:

  • Przechowywania gazów technicznych i wody pod wysokim ciśnieniem
  • Magazynowania pary wodnej napędzającej turbiny w elektrowniach
  • Produkcji pary z wody w generatorach parowych
  • Wymiany ciepła między płynami i gazami w różnych procesach
  • Optymalizacji procesów produkcji energii w elektrowniach wodnych

Przemysł spożywczy

W przemyśle spożywczym zbiorniki ciśnieniowe służą do:

  • Magazynowania oraz przetwarzania gazów jak dwutlenek węgla do gazowania napojów czy azot do przechowywania żywności
  • Przechowywania napojów karbonizowanych, wód gazowanych i napojów bezalkoholowych
  • Pasteryzacji, karbonizacji i przechowywania pod ciśnieniem
  • Przechowywania i transportu napojów, olejów, mleka i wody pitnej
  • Automatyzacji procesów produkcyjnych, zwiększając efektywność i obniżając koszty

Przemysł farmaceutyczny

Zbiorniki ciśnieniowe w przemyśle farmaceutycznym wykorzystywane są do:

  • Produkcji leków wymagających precyzyjnego kontrolowania temperatury i ciśnienia
  • Autoklawowania (sterylizacji) produktów
  • Fermentacji i mieszania w sterylnych lub kontrolowanych warunkach
  • Zapewnienia zgodności z surowymi normami higieny i bezpieczeństwa

Systemy wodociągowe i gospodarka wodna

W gospodarce wodnej zbiorniki ciśnieniowe pełnią funkcję:

  • Bufora ciśnieniowego stabilizującego ciśnienie w systemach zaopatrzenia w wodę pitną
  • Elementów utrzymujących stałe ciśnienie w systemach wodociągowych
  • Zapewnienia ciągłego i niezawodnego dostarczania wody do domów i przedsiębiorstw

Rolnictwo

W rolnictwie zbiorniki ciśnieniowe są wykorzystywane do:

  • Przechowywania i dystrybucji nawozów płynnych oraz pestycydów
  • Kontrolowania ilości dostarczanych substancji na dużych obszarach uprawnych

Inne zastosowania

Zbiorniki ciśnieniowe znajdują również zastosowanie w:

  • Przemyśle motoryzacyjnym przy produkcji elementów wymagających obróbki gazowej
  • Pojazdach na ogniwa paliwowe, magazynowaniu energii odnawialnej i zastosowaniach przemysłowych napędzanych wodorem
  • Butlach do nurkowania, komorach dekompresyjnych, zbiornikach sprężonego powietrza
  • Kabinach pasażerskich samolotów i kadłubach ciśnieniowych łodzi podwodnych

Dzięki swojej wszechstronności, zbiorniki ciśnieniowe stanowią niezastąpione narzędzie w wielu sektorach gospodarki, zapewniając bezpieczeństwo oraz efektywność procesów produkcyjnych i technologicznych.
