Różne typy pomp do ścieków i ich funkcje

Pompy do ścieków to urządzenia, które odgrywają kluczową rolę w systemach kanalizacyjnych. Ich zadaniem jest przetłaczanie ścieków z miejsc, gdzie nie mogą one spłynąć grawitacyjnie, do wyższych poziomów kanalizacji lub bezpośrednio do oczyszczalni. Bez pomp wiele systemów odprowadzania ścieków nie mogłoby funkcjonować prawidłowo.

Rodzaje pomp do ścieków

Na rynku dostępnych jest wiele różnych typów pomp do ścieków, dostosowanych do specyficznych wymagań i warunków pracy. Poniżej omówimy najpopularniejsze z nich.

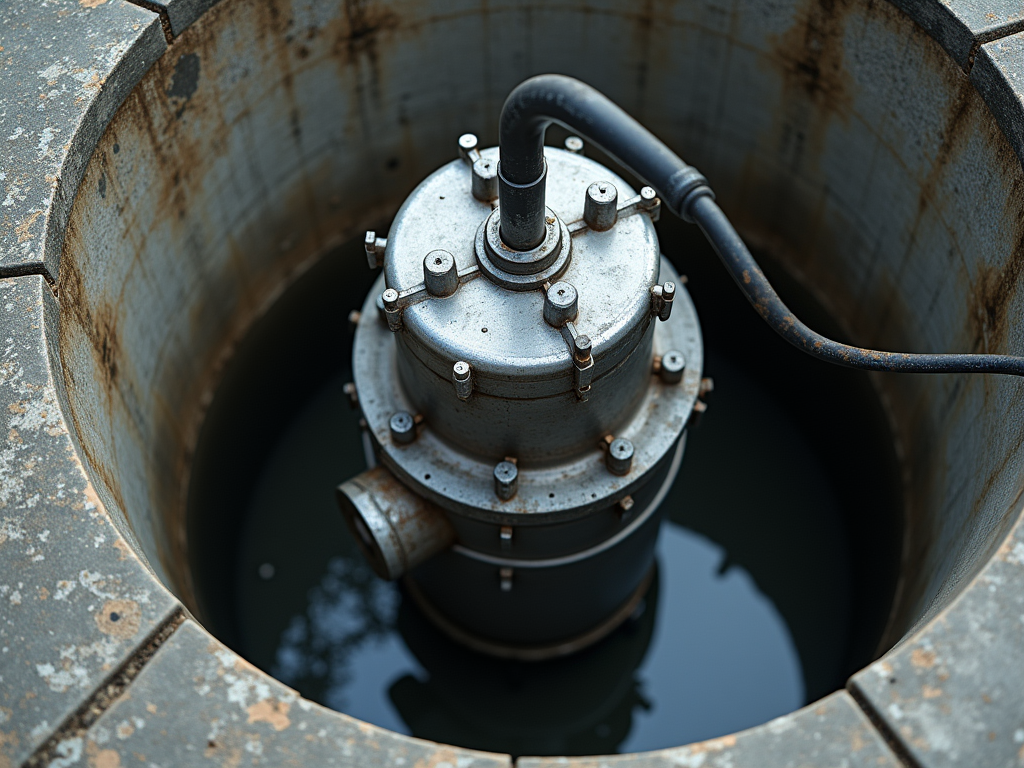

Pompy zatapialne

Pompy zatapialne to najpowszechniej stosowane urządzenia do przepompowywania ścieków. Jak sama nazwa wskazuje, są one przystosowane do pracy w zanurzeniu – cała pompa znajduje się wewnątrz zbiornika ze ściekami. Taka konstrukcja pozwala na oszczędność miejsca i ułatwia montaż, ponieważ nie ma potrzeby budowania oddzielnego pomieszczenia na pompę.

Sercem pompy zatapialnej jest wirnik, który odpowiada za zasysanie i tłoczenie ścieków. W zależności od rodzaju pompowanych nieczystości, stosuje się różne typy wirników:

Wirnik otwarty (Vortex) – przystosowany do ścieków z zawartością ciał stałych, włókien i gazów. Charakteryzuje się dużym prześwitem i odpornością na zapychanie.
Wirnik półotwarty – kompromis między wirnikiem otwartym a zamkniętym. Sprawdza się przy ściekach z niewielką ilością ciał stałych.
Wirnik zamknięty (wielokanałowy) – zapewnia wysoką sprawność i ciśnienie, ale wymaga dokładnego oczyszczania ścieków z większych zanieczyszczeń.
Wirnik z nożami tnącymi (rozdrabniający) – wyposażony w układ noży, które rozdrabniają części stałe zawarte w ściekach. Stosowany przy pompowaniu ścieków z dużą ilością zanieczyszczeń włóknistych.

Zalety pomp zatapialnych to przede wszystkim kompaktowa budowa, łatwość montażu i szeroki wybór dostępnych modeli. Wadą może być konieczność regularnego czyszczenia i ryzyko uszkodzenia w przypadku awarii systemu sterowania pracą pompy.

Pompy samozasysające

Pompy samozasysające to rozwiązanie stosowane w sytuacjach, gdy pompa nie może być zanurzona w ściekach. Urządzenie znajduje się na powierzchni, a ścieki są zasysane za pomocą specjalnego układu ssącego. Taka konfiguracja sprawdza się w miejscach trudno dostępnych, gdzie montaż pompy zatapialnej byłby kłopotliwy lub niemożliwy.

Zaletą pomp samozasysających jest łatwość konserwacji i serwisowania, ponieważ pompa znajduje się na zewnątrz zbiornika. Wadą natomiast jest konieczność zapewnienia dodatkowego miejsca na pompę oraz ryzyko utraty zasysania w przypadku nieszczelności po stronie ssawnej.

Pompy z rozdrabniaczem

Pompy z rozdrabniaczem to specjalistyczne urządzenia, przystosowane do pompowania ścieków zawierających duże ilości ciał stałych, takich jak fekalia, papier czy odpady kuchenne. Sercem pompy jest układ tnący, składający się z ostrza tnącego i tarczy tnącej, które rozdrabniają zanieczyszczenia na małe kawałki, umożliwiając ich swobodny przepływ przez wirnik i instalację tłoczną.

Pompy z rozdrabniaczem stosuje się wszędzie tam, gdzie istnieje ryzyko zapychania się konwencjonalnych pomp przez duże cząstki stałe. Są one szczególnie przydatne w systemach kanalizacyjnych o małych średnicach rurociągów oraz przy przesyle ścieków na duże odległości. Rozdrobnione zanieczyszczenia nie osadzają się w rurach i nie powodują ich blokady.

Wadą pomp z rozdrabniaczem jest ich wyższa cena w porównaniu do standardowych pomp zatapialnych oraz konieczność regularnego ostrzenia i wymiany elementów tnących.

Pompy śrubowe (ślimakowe)

Pompy śrubowe, zwane też ślimakowymi, to urządzenia o specyficznej konstrukcji, przypominającej ogromną śrubę Archimedesa. Składają się one z korpusu w kształcie rury oraz obracającego się wewnątrz ślimaka. Obracający się ślimak przesuwa ścieki wzdłuż osi pompy, zapewniając ich przepływ.

Pompy śrubowe stosowane są głównie w oczyszczalniach ścieków do podnoszenia ścieków surowych lub osadu czynnego na niewielkie wysokości. Ich zaletą jest duża odporność na zapychanie, niezawodność i łatwość regulacji wydajności. Wadą – duże gabaryty i ograniczona wysokość podnoszenia.

Pompy wirowe

Pompy wirowe to szeroka grupa pomp odśrodkowych, w których przepływ ścieków wymuszany jest przez obracający się wirnik. Zasysane ścieki trafiają do oka wirnika, a następnie są odrzucane na zewnątrz przez łopatki, co powoduje wzrost ich ciśnienia i prędkości.

W pompach do ścieków stosuje się różne typy wirników, w zależności od rodzaju przetłaczanego medium:

Wirniki otwarte – do ścieków z zawartością ciał stałych.
Wirniki zamknięte – do ścieków wstępnie oczyszczonych.
Wirniki vortex – do ścieków z dużą ilością zanieczyszczeń włóknistych i gazów.

Pompy wirowe charakteryzują się wysoką wydajnością i możliwością pracy w szerokim zakresie parametrów. Ich wadą jest natomiast wrażliwość na zapychanie i abrazję, szczególnie przy pompowaniu ścieków z dużą zawartością piasku i żwiru.

Inne typy pomp

Poza najpopularniejszymi typami pomp do ścieków, na rynku dostępne są także bardziej specjalistyczne urządzenia, dedykowane do konkretnych zastosowań.

Pompy perystaltyczne wykorzystują zjawisko perystaltyki do tłoczenia ścieków. Składają się one z elastycznej rury, która jest cyklicznie ściskana przez obracające się rolki. Ruch rolek powoduje przemieszczanie się ścieków wewnątrz rury. Pompy perystaltyczne są odporne na zapychanie i mogą tłoczyć ścieki z dużą zawartością ciał stałych, jednak ich wydajność jest stosunkowo niewielka.

Pompy membranowe z kolei wykorzystują ruch membrany do zasysania i tłoczenia ścieków. Membrana wykonuje ruchy wahadłowe, na przemian zwiększając i zmniejszając objętość komory roboczej, co powoduje przepływ ścieków. Pompy membranowe charakteryzują się odpornością chemiczną i mogą pracować “na sucho”, bez ryzyka uszkodzenia.

Jak wybrać odpowiednią pompę do ścieków?

Wybór pompy do ścieków to zadanie, które wymaga przeanalizowania wielu czynników. Przede wszystkim należy zwrócić uwagę na parametry hydrauliczne pompy, takie jak:

Moc pompy – określa, na jaką wysokość pompa jest w stanie podnieść ścieki i jaki opór hydrauliczny może pokonać. Im większa wysokość podnoszenia i długość rurociągu, tym większa moc pompy jest wymagana.
Wydajność pompy – parametr określający, jaką objętość ścieków pompa może przetłoczyć w jednostce czasu. Wydajność dobiera się na podstawie przewidywanego natężenia dopływu ścieków.
Średnica króćców przyłączeniowych – musi być dopasowana do średnicy rurociągu, aby uniknąć zwężeń i strat przepływu.

Istotny jest także materiał wykonania pompy, który powinien być odporny na korozyjne działanie ścieków. Najczęściej stosuje się staliwo nierdzewne, żeliwo lub tworzywa sztuczne (np. poliuretan).

Dobór pompy zależy także od rodzaju pompowanych ścieków. Inny typ pompy będzie odpowiedni do ścieków czarnych (fekalnych), a inny do ścieków szarych (z umywalek, pryszniców itp.). Ścieki z dużą zawartością ciał stałych (fekalia, odpady) wymagają stosowania pomp z rozdrabniaczem lub wirnikiem otwartym, odpornym na zapychanie.

Nie bez znaczenia jest także miejsce montażu pompy. W zależności od konfiguracji systemu kanalizacyjnego, pompy mogą pracować w różnych warunkach:

Pompy do szamba – montowane wewnątrz zbiornika bezodpływowego, narażone na działanie agresywnych ścieków i gazów.
Pompy do WC (pomporozdrabniacze) – kompaktowe urządzenia, montowane bezpośrednio przy muszli ustępowej, gdzie rozdrabniają fekalia i pompują je do kanalizacji.
Pompy do przepompowni ścieków – stosowane w przepompowniach zbiorczych, gdzie trafiają ścieki z większego obszaru. Muszą być odporne na duże wahania dopływu i posiadać zabezpieczenia przed suchobiegiem.

Warto zwrócić uwagę także na dodatkowe funkcje i wyposażenie pomp, takie jak:

Wyłączniki pływakowe – automatycznie załączają i wyłączają pompę w zależności od poziomu ścieków w zbiorniku.
Zabezpieczenia termiczne – chronią silnik pompy przed przegrzaniem w przypadku pracy “na sucho” lub zablokowania wirnika.
Systemy sterowania i monitoringu – umożliwiają zdalny nadzór nad pracą pompy, sygnalizację stanów alarmowych i archiwizację danych.

Jeśli masz jakieś pytania dotyczące pomp, skontaktuj się z nami!

Eksploatacja i konserwacja pomp do ścieków

Aby zapewnić długotrwałą i bezawaryjną pracę pompy do ścieków, należy przestrzegać zasad prawidłowej eksploatacji i regularnie przeprowadzać czynności konserwacyjne.

Przede wszystkim trzeba unikać wrzucania do kanalizacji niedozwolonych przedmiotów, takich jak chusteczki nawilżane, patyczki higieniczne, czy tłuszcze i oleje. Tego typu odpady mogą doprowadzić do zatkania pompy i jej uszkodzenia.

Pompy do ścieków wymagają regularnego czyszczenia i przeglądów. Częstotliwość tych czynności zależy od warunków pracy pompy i rodzaju pompowanych ścieków. Pompy pracujące w ciężkich warunkach (duża ilość ciał stałych, agresywne ścieki) będą wymagały częstszej konserwacji niż pompy tłoczące ścieki wstępnie oczyszczone.

Najczęstsze problemy eksploatacyjne pomp to:

Zapychanie się pompy – może być spowodowane przedostaniem się do ścieków niedozwolonych przedmiotów lub nagromadzeniem się tłuszczów i osadów. Objawia się spadkiem wydajności pompy i drganiami. Zatkana pompa wymaga ręcznego oczyszczenia wirnika i kanałów przepływowych.
Awarie mechaniczne – najczęściej dotyczą uszkodzenia łożysk, wału lub uszczelnień. Objawiają się nadmiernym hałasem, drganiami i wyciekami. Naprawa wymaga demontażu pompy i wymiany uszkodzonych części.
Nieprzyjemne zapachy – wynikają z wydzielania się gazów ze ścieków i mogą świadczyć o nieprawidłowej wentylacji zbiornika lub nieszczelności instalacji.

Przepompownie ścieków wymagają regularnych przeglądów, co najmniej 2 razy w roku. Podczas przeglądu wykonuje się następujące czynności:

Kontrola stanu technicznego pompy i jej elementów.
Czyszczenie zbiornika i krat na dopływie.
Wymiana oleju w silniku i przekładni.
Pomiary elektryczne (rezystancja izolacji, prąd pobierany przez silnik).
Sprawdzenie działania układów sterowania i automatyki.

Przepisy i normy

Eksploatacja przydomowych przepompowni ścieków podlega regulacjom prawnym, określonym w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Zgodnie z tym dokumentem, przepompownie muszą być wyposażone w co najmniej dwie pompy, działające naprzemiennie, oraz system sygnalizacji awarii.

Jakość ścieków odprowadzanych do kanalizacji musi spełniać wymagania określone w Rozporządzeniu Ministra Budownictwa z dnia 14 lipca 2006 r. w sprawie sposobu realizacji obowiązków dostawców ścieków przemysłowych oraz warunków wprowadzania ścieków do urządzeń kanalizacyjnych. Dokument ten precyzuje dopuszczalne stężenia zanieczyszczeń w ściekach, takich jak związki biogenne, metale ciężkie czy substancje ropopochodne.

Jak uniknąć awarii pompy do ścieków?

Aby uniknąć awarii pompy do ścieków, należy pamiętać o kilku kluczowych aspektach:

Regularne przeglądy: Wykonywanie regularnych przeglądów, najlepiej przez specjalistyczną firmę, pozwala na wczesne wykrycie potencjalnych problemów i zapobieżenie poważnym uszkodzeniom. Zaleca się, aby zaglądać do studni przepompowni mniej więcej co dwa tygodnie, a raz na pół roku zlecić przegląd specjalistom.
Prawidłowa eksploatacja: Należy unikać wrzucania niedozwolonych przedmiotów do kanalizacji, takich jak zabawki, patyczki do uszu, tłuszcze, oleje, szlam czy piasek. Tłuszcze i inne substancje mogą oblepiać sondy hydrostatyczne oraz pływaki, co prowadzi do ich uszkodzenia.
Konserwacja: Regularne czyszczenie pompy, kontrola stanu uszczelnień i łożysk, sprawdzanie poziomu oleju oraz monitorowanie stanu czujników i układów sterowania są kluczowe dla prawidłowego działania pompy.
Wybór odpowiedniej pompy: Należy dopasować parametry pompy, takie jak moc i wydajność, do specyfikacji zadania. Jeśli pompa ma kontakt z agresywnymi chemicznie cieczami, należy wybrać model wykonany z materiałów odpornych na korozję, np. ze stali nierdzewnej.
Unikanie blokad: Regularne czyszczenie filtra wlotowego i wirnika z zanieczyszczeń jest bardzo ważne. W przypadku zablokowania pompy, należy mechanicznie usunąć przeszkody lub zastosować specjalistyczne środki chemiczne do rozpuszczania tłuszczów.
Ochrona przed przegrzaniem: Należy upewnić się, że pompa nie jest przegrzana z powodu zbyt niskiego lub wysokiego napięcia, niestabilności prądu trójfazowego, wysokiej temperatury otoczenia lub braku wentylacji.
Prawidłowe przechowywanie: Przechowywanie pompy w suchym miejscu, z dala od źródeł wilgoci, oraz jej odpowiednie zabezpieczenie przed mrozem pomaga uniknąć wielu uszkodzeń.
Monitorowanie pracy pompy: Wszelkie nienaturalne dźwięki, wibracje czy spadki wydajności mogą wskazywać na problemy, które należy natychmiast zdiagnozować.
Serwisowanie: W przypadku awarii, należy skorzystać z pomocy specjalistycznego serwisu pomp, który oceni, czy dane urządzenie będzie po naprawie pracowało poprawnie, czy lepiej jest wymienić je na nowe.

Przestrzeganie tych zasad pozwoli na długotrwałe i niezawodne działanie pompy do ścieków oraz uniknięcie kosztownych napraw.
